自恢復保險絲原理介紹：

  WH自復位過流保護器（自恢復保險絲）是由高科技聚合樹脂及納米導電晶粒經特殊工藝加工制成，正常情況下，納米導電晶體隨樹脂基鏈接形成鏈狀導電通路，WH保護器正常工作；當電路發生短路或者過載時，流經WH保護器的大電流使其集溫升高，當達到居里溫度時，其態密度迅速減小，相變?cè)龃?，?nèi)部的導電鏈路呈雪崩態變或斷裂，WH保護器呈階躍式遷到高阻態，電流被迅速夾斷，從而對電路進行快速，準確的限制和保護，其微小的電流使WH保護器一直處于保護狀態，當斷電和故障排除后，其集溫降低，態密度增大，相變復原，納米晶體還原成鏈狀導電通路，WH保護器恢復為正常狀態，無需人工更換。

  應用范圍

  通迅設備：程控交換機、用戶終端設備、總配線保安單元等。

  汽車電子：汽車線束、汽車防盜器、汽車微電機、汽車電子產品等。

  電器設備：衛星接收機、安防設備、揚聲器、工業自動控制等。

  電子行業：電源、鎮流器、微電機、火災報警、儀器儀表等。

  產品優點

  安裝方便：WH自復位過流保護器無極性，串聯于需要保護的電路即可，不僅應用廣泛，而且安全可靠。

  重復使用：切斷電源和排除故障后，自動恢復為正常狀態，無須人工更換，可重復使用。

  無再接通：故障條件下，不會再次接通故障電路（其它保護電路，雙金屬片等會反復接通而擴大故障范圍）。

  提升品質：能提升客戶產品的品質，能大大降低成品的自然損壞率，能大大延長產品的使用壽命。

  增加亮點：因?yàn)樵黾恿烁呖萍荚兀阅転榭蛻舻漠a(chǎn)品增加新的閃光點，讓易損電路不再脆弱。

  降低成本：比其它的保護電路減少元件數量，PCB面積、作業過程損壞。降低不良率售后服務成本。

  效率提高：能提升工程師的設計效率和保護的準確度和可靠性。

  提升信譽：能提升客戶公司的美譽度和產品的市場競爭力。

  安裝方式

  WHPTC自復保險絲沒有極性，阻抗小，安裝方便，將其串聯關于被保護電器的線路中即可，電源直流或交流均可。

                自恢復保險絲參數符號說明：

符號 說明 Ih WHPTC元件在25°C環境溫度下的最大的工作電流 It WHPTC元件在25°C環境溫度下啟動保護的最小電流 Imax WHPTC元件能承受最大電流 Pdmax WHPTC元件工作狀態下的消耗功效 Vmax WHPTC元件的最大工作電壓 Vmaxi WHPTC元件在阻斷狀態下所承受的最大電壓 Rmax WHPTC元件工作前的初始最小阻值 Rmaxi WHPTC元件未工作前的初始最大阻值

  列出設備線路上的最大正常工作電流(I)和最大的工作電壓(V)

  出工作環境溫度正常值及范圍，按折減率計算正常電流Ih(詳見環境溫度與電流值的折減率表)

  根據I、V值,產品類別及安裝方式選擇一種"萬和"牌自復位過流保護器系列。(參考各規格表)

  選出的“萬和”牌自復位過流保護器的I值必須小于或等于Ih

  用戶對我公司產品如有特殊要求，請與我公司聯系，我們將根據您的要求進行專項研發，且不收任何附加費用。

        環境溫度及電流值折減比率表：

WH Series ‐20°C 0°C 25°C 30°C 40°C 50°C 60°C 70°C 85°C WH 600 138% 119% 100% 92% 83% 73% 64% 55% 42% WH 250 132% 117% 100% 91% 85% 77% 68% 61% 48% WH 130 136% 119% 100% 92% 81% 72% 63% 54% 40% WH 60 136% 119% 100% 90% 81% 72% 63% 54% 40% WH 30 130% 115% 100% 91% 83% 77% 68% 61% 52% WH 16 132% 120% 100% 96% 88% 80% 71% 61% 47% WH 6 130% 115% 100% 91% 83% 77% 68% 61% 52%

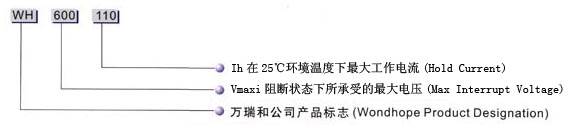

  自恢復保險絲型號說明：
