三相交流電相序指示器，采用數字集成電路制作而成，它采用LED發光二極管來指示三相交流電的相序是否正確。當發光二極管發光時，說明相序排列正確；若發光二極管不亮，則說明相序錯誤。

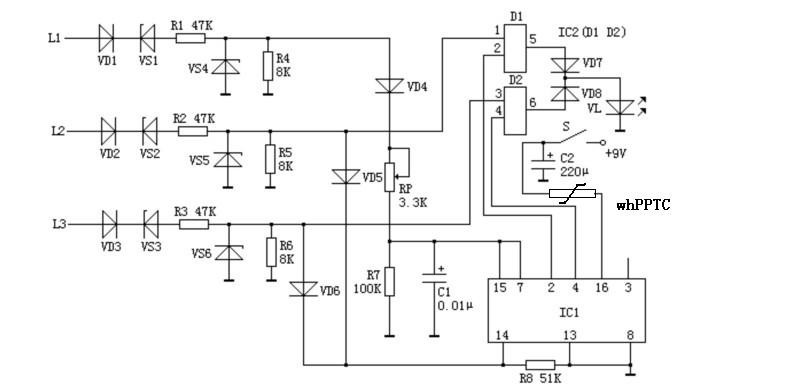

該三相交流電相序指示器電路由穩壓電路、計數分配器和LED驅動電路組成。三相交流電壓先經VDl~VD3、VSl~VS3和R1~R3限流降壓后，將三相正弦波電壓變成近似鋸齒波，再通過VS4~VS6穩壓為5V左右的直流電壓。VD4正端的方波信號經VD4、RP和R7、Cl處理后，作為ICl第15腳的周期脈沖清零信號；VD5和VD6正端的方波一路分別加至Dl 。
在IC1處理器的直流供電電路中，我們?cè)O(shè)計增加一個PPTC高分子自恢復保險絲來做過流保護，只要當電路中電流突然增大，PPTC內部會急劇的溫度升高，內阻變成很大，流過電路里面的電流很小，從而達到保護電路的目的。
