采用555時基電路的自動溫度控制器
本電路通過溫度的變化可以對用電設備進行控制其運行的狀態。

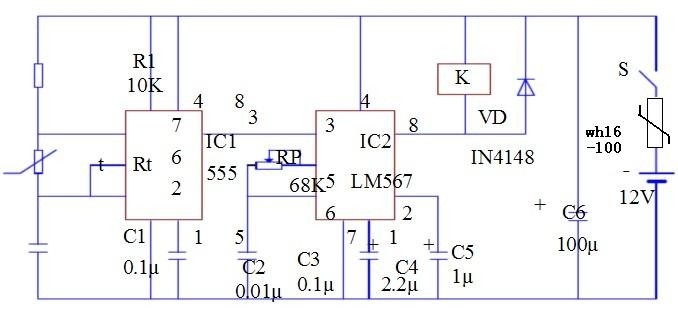

一、電路工作原理 電路原理如圖所示。

IC1 555集成電路接成自激多諧振蕩器，Rt為熱敏電阻，當環境溫度發生變化時，由電阻器R1、熱敏電阻器Rt、電容器C1組成的振蕩頻率將發生變化，頻率的變化通過集成電路IC1555的3腳送入頻率解碼集成電路IC2LM567的3腳，當輸入的頻率正好落在IC2集成電路的中心頻率時，8腳輸出一個低電平，使得繼電器K導通，觸點吸合，從而控制設備的通、斷，形成溫度控制電路的作用。
二、元器件的選擇
IC1選用NE555、μA555、SL555等時基集成電路；IC2選用LM567頻率解碼集成電路；VD選用IN4148硅開關二極管；R1選用RTX—1/4W型碳膜電阻器。C1、C2、C3選用CT1瓷介電容器；C4、C5選用CD11—25V型的電解電容器；K選用工作電壓9V的JZC—22F
小型中功率電磁繼電器；Rt可用常溫下為51KΩ的負溫度系數熱敏電阻器；RP可用WSW
型有機實心微調可變電阻器。
整個電路相對簡單，我們需要注意的是，如果電源處使用一次性玻璃管保險絲，不利于電路的維護和維修，如果電路后續出現短路故障，會造成電路相關的元器件的損害，最好現在使用PPTC高分子自恢復保險絲來替代，成本比一次性稍微高一些，最關鍵是增強了產品本身的品質，節約了維修的成本。
