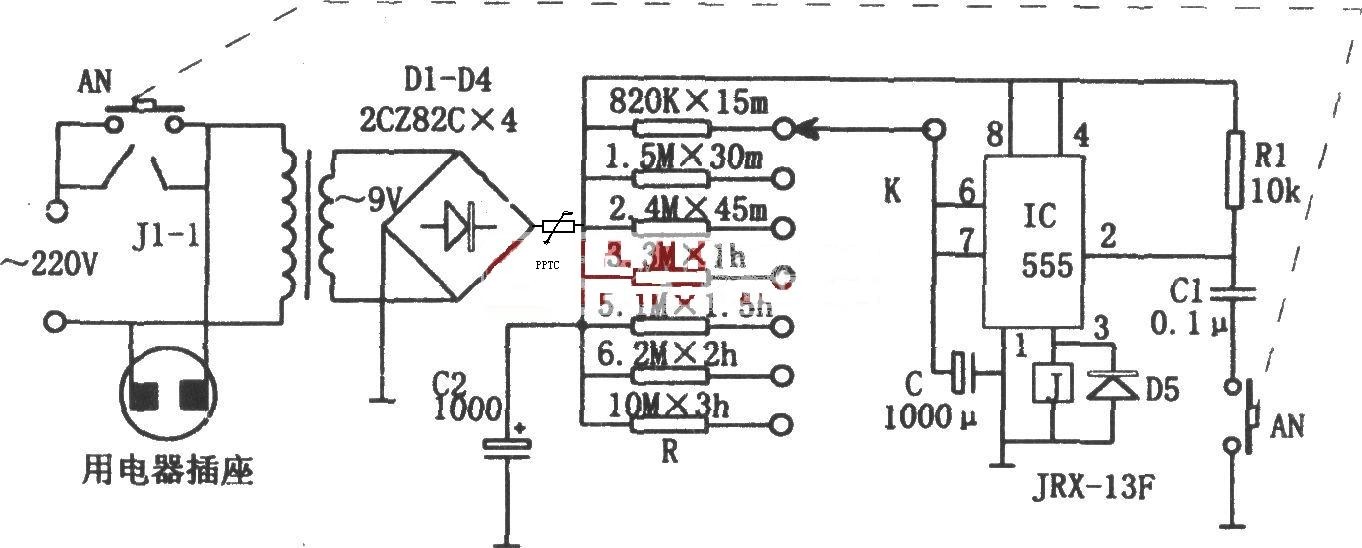

如圖所示為家電定時斷電控制電路。該控制器由降壓整流電路、定時電路、繼電器控制電路等組成。其中降壓整流電路為整個控制器提供電源。 定時電路即為由IC(555)和R，C等元件組成的單穩延時電路，定時時間取決于充放電時間常數RC的大小。圖中所示參數對應的是從15分鐘到3小時的多擋定時。當按下按鈕開關AN時，555因②腳電位為低電平而發生置位，③腳輸出的高電平使繼電器J吸合，觸點J1-1閉合，使插座電源接通。

該控制器由降壓整流電路、定時電路、繼電器控制電路等組成。其中降壓整流電路為整個控制器提供電源。 定時電路即為由IC(555)和R，C等元件組成的單穩延時電路，定時時間取決于充放電時間常數RC的大小。圖中所示參數對應的是從15分鐘到3小時的多擋定時。當按下按鈕開關AN時，555因②腳電位為低電平而發生置位，③腳輸出的高電平使繼電器J吸合，觸點J1-1閉合，使插座電源接通，此時計時開始，且電容器C通過R進行充電。當C上電壓充到使555⑥腳電位高于2/3VDD時，555被復位，③腳輸出的低電平使繼電器J釋放，觸點J1-1斷開，家電斷電。家電斷電的定時時間可由K來選擇不同的擋位。
    為了電路出現異常的短路和過流，采用在整流之后，串聯一個自恢復保險絲PPTC在電路里面，這樣可以增加電路的安全性能，出現大電流，電路可以立即保護，不會燒壞其他的元器件。
