指紋門鎖是現代家庭、工廠、企業廣泛應用的門鎖產品，其功能主要是完成指紋識別、存儲、開關門鎖等，由指紋識別與存儲電路、DSP數據處理電路、開關門執行機構、電源電路等部分組成。有的門鎖還需要輸出信號控制攝像頭、打開語音通訊連接、完成遠程控制等功能。在這個系統中，其電源電路、數據傳輸端口電路、以及控制鎖的電磁執行機構等，很容易因電源電壓不穩、雷電放電、安裝接線短路等情況而燒壞電源電路、DSP控制系統電路，嚴重的會出現燒壞電線、導致電線起火等安全隱患，這些接口點均需要設計ESD、過壓、過流、反接保護電路。已確保其可靠性和穩定性。

    在眾多的過載保護方法中，我們建議應用PolySwitch PPTC（正溫度系數熱敏電阻）又叫自恢復保險絲或自復位過流保護器，來做指紋鎖電路的過載保護和短路保護，就不會存在上述的問題，因PolySwitch PPTC器件能同時完成過流保護和過溫保護，而且會一直保持這種保護的狀態，直到關斷電源才恢復到初始狀態。使用PolySwitch PPTC器件做指紋門鎖的過流保護和過溫保護，是一個高性價比的防護方案，PolySwitch PPTC在短路、過流、過溫等故障狀態下，PPTC 器件在大電流和高溫升雙重作用下，能夠快速的動作從低阻態突變?yōu)楦咦钁B(tài)，能及時限制電路的電流而保護設備系統。并一直保持這種保護狀態，只有在斷電后PolySwitch PPTC器件才會由高阻狀態恢復為低阻狀態。不斷電PolySwitch PPTC是不會恢復的，這可有效避免上述自動空氣凈化器可能出現的和潛在的各種問題和安全隱患。具體應用如下圖所示。

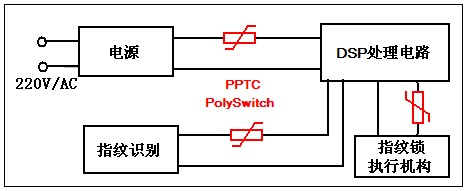

PolySwitch PPTC在指紋門鎖電路的典型保護應用框圖
