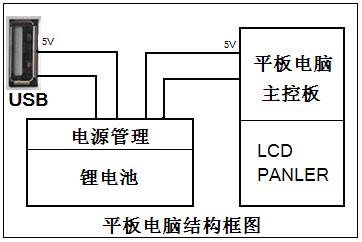

一、平板電腦及系統相關的結構與功能框圖：

平板電腦是現在個人應用的數碼產品，能完成大部分桌面電腦的功能，所以應用非常廣泛。平板電腦主要由內置電源（鋰離子電池）與主控板及LCD顯示部分組成。外接口有USB與SD卡、耳機接口等。

二、PTC在平板電腦產品的具體使用方法：

⑴、用在什么部位？
A、 WHPTC可應用在平板電腦鋰離子電池電源的輸出端與主控制電路的電源輸入端之間；
B、 WHPTC應用于控制電路與USB串行數據接口之間。

⑵、解決什么問題？
a)WHPTC應用于平板電腦電源的輸出端與控制電路的電源輸入端之間；主要解決平板電腦因控制電路的短路、過載、以及防止裝配生產中控制電路板的短路對鋰電池電源電路的損壞。

b) WHPTC應用于控制電路輸出與USB接口的5V電源線上，主要是為了避免USB負載短路使平板電腦的控制電路燒壞、同時也避免誤輸入灌電流使平板電腦內部電路燒壞。

⑶、具體的用法？
a)在平板電腦鋰電池電源的輸出端與控制電路的電源輸入端之間，串聯一個WH1812-260/300等視電流大小而定，有的平板電腦功率稍大。

b)在控制電路輸出與USB接口的5V電源線上，串聯一個WH1812-075/1210-075即可，視電流大小而定。

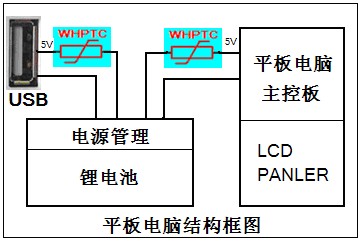

具體應用位置見下圖所示：



⑷、是否還有其他保護方法？
     較早在PTC推廣應用以前應用最多的，是應用一次性電流保險絲，因頻繁的維修維護成本高而淘汰了，現在也有應用一次性保險管的，只是應用較大電流的保險管，斷的少，更多的是應用保險電阻，這種方案也會逐步淘汰，而最終應用PPTC。


三、說明WHPTC在該產品上使用的價值？
    ⑴、使用WHPTC有什么好處？
    應用WHPTC做平板電腦鋰離子電池的保護電路，不僅僅可以減少或避免各種自然或人為因素對電池的損傷和損壞，因鋰離子電池在過充、過放電情況下會發熱損壞或爆炸，在USB接口應用PPTC主要是為了避免USB負載短路使平板電腦的控制電路燒壞、同時也避免誤輸入灌電流使平板電腦內部電路燒壞。上述應用可以減少對生產廠家與銷售商的經濟損失榮譽損失，而且需要的保護元件少、元件少成本低、設計簡單可靠、還可以為客戶節約維護維修成本、同時也提高了產品的品質和客戶的信譽、增加了市場競爭的優勢。

    ⑵、不使用WHPTC可能造成的損害？
    除了應用WHPTC保護方案外，可以應用電子電路完成保護功能，但因元件數量多、裝調都復雜而不可靠，所以一般都不采用，所以不使用PTC時，廠家可能應用一次性保險管或保險電阻，有的廠家?guī)缀醪徊捎帽Ｗo(hù)措施，也就是沒有保護功能，這會大大降低了平板電腦使用的可靠性與安全性，產品在使用中的故障率會大大增加，退換貨的機會也增加，這不僅會增加廠家的維護維修成本，對生產廠家和銷售商的信譽和經濟將帶來不可估量的損失。

四、產品的發展趨勢
⑴、使用PTC就搶占了先機，符合了趨勢。就會發展成長，對于平板電腦的保護應用，這種說法在目前是正確的。為了適應現代化的自動生產，SMD(貼片保險絲)器件需求越來越多，插件PTC將限于高電壓大電流產品的應用，所以SMD器件是發展趨勢。電流規格向大小兩端發展、尺寸向小發展。提升電壓等級、還應該的產品質量、品種多樣性上下功夫。

 ⑵、在目前還沒有比應用PTC更簡便的替代器件，所以PTC是當前或今后一段時間應用于電路保護的發展趨勢哦，不用PTC，就違反了趨勢，已占有的市場就可能會衰落。不過現在市場上也有應用一次性溫度保險絲于電源輸入端的，那是基于滿足安規認證的要求，不是生產廠家的本意。

注：萬瑞和電子生產的自恢復保險絲——萬和牌PTC，簡寫為WHPTC。
