貼片型、無鉛、卷盤式包裝，適合自動化貼裝，應用于高密度線路板，工作電流：0 1-3 0A 工作電壓：6-60V 工作溫度：-40~85℃。
WHPTC(SMD表面貼裝型)自復位過流保護器 SMD1812系列（SMD1812 Series）
 |
| 產品電氣特性參數 Performance specification （25℃） |
型號 |
Vmax |
Imax |
Ih |
It |
Pd |
Time to trip |
Resistance |
| V |
A |
A |
A |
W |
Current(A) |
Time(s) |
Rmin(Ω) |
R1max(Ω) |
| WH1812-010 |
60 |
10 |
0.10 |
0.30 |
0.8 |
0.5 |
1.50 |
2.000 |
15.00 |
| WH1812-014 |
60 |
10 |
0.14 |
0.34 |
0.8 |
1.5 |
0.15 |
1.000 |
6.000 |
| WH1812-110 |
8 |
40 |
1.10 |
2.20 |
1.0 |
8.0 |
0.30 |
0.060 |
0.260 |
| WH1812-150 |
8 |
40 |
1.50 |
3.00 |
1.0 |
8.0 |
0.50 |
0.040 |
0.170 |
| WH1812-160 |
8 |
40 |
1.60 |
3.20 |
1.0 |
8.0 |
1.00 |
0.040 |
0.160 |
| WH1812-260 |
8 |
40 |
2.60 |
5.00 |
1.2 |
8.0 |
2.50 |
0.015 |
0.060 |
|

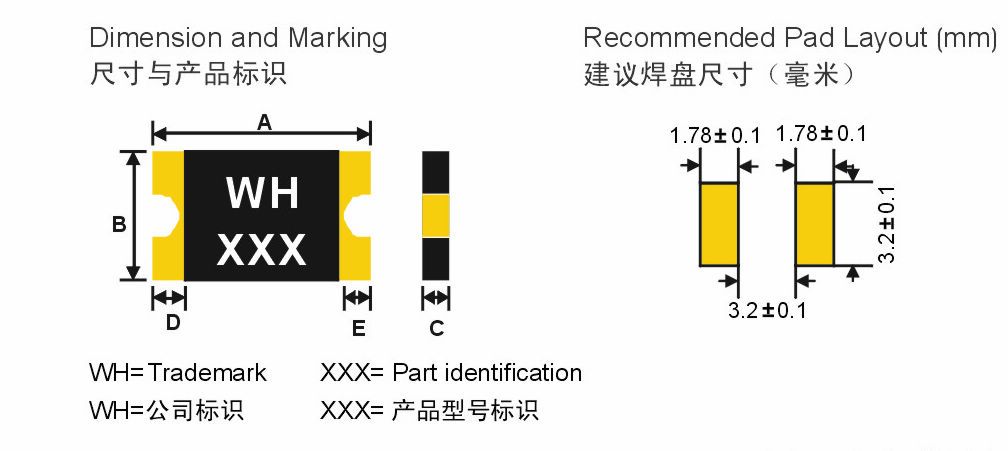

| 產品尺寸參數 Dimensions （mm） |
Model
型號 |
A |
B |
C |
D |
E |
| Min |
Max |
Min |
Max |
Min |
Max |
Min |
Min |
| WH1812-010 |
4.37 |
4.73 |
3.07 |
3.41 |
0.50 |
0.90 |
0.30 |
0.25 |
| WH1812-014 |
4.37 |
4.73 |
3.07 |
3.41 |
0.50 |
0.90 |
0.30 |
0.25 |
| WH1812-110 |
4.37 |
4.73 |
3.07 |
3.41 |
0.40 |
1.00 |
0.30 |
0.25 |
| WH1812-150 |
4.37 |
4.73 |
3.07 |
3.41 |
0.30 |
1.00 |
0.30 |
0.25 |
| WH1812-160 |
4.37 |
4.73 |
3.07 |
3.41 |
0.30 |
1.20 |
0.30 |
0.25 |
| WH1812-260 |
4.37 |
4.73 |
3.07 |
3.41 |
0.50 |
1.20 |
0.30 |
0.25 |
|
 |
備注：以上信息僅供參考，產品選型要根據客戶的自身需求進行實際選型
